Product description

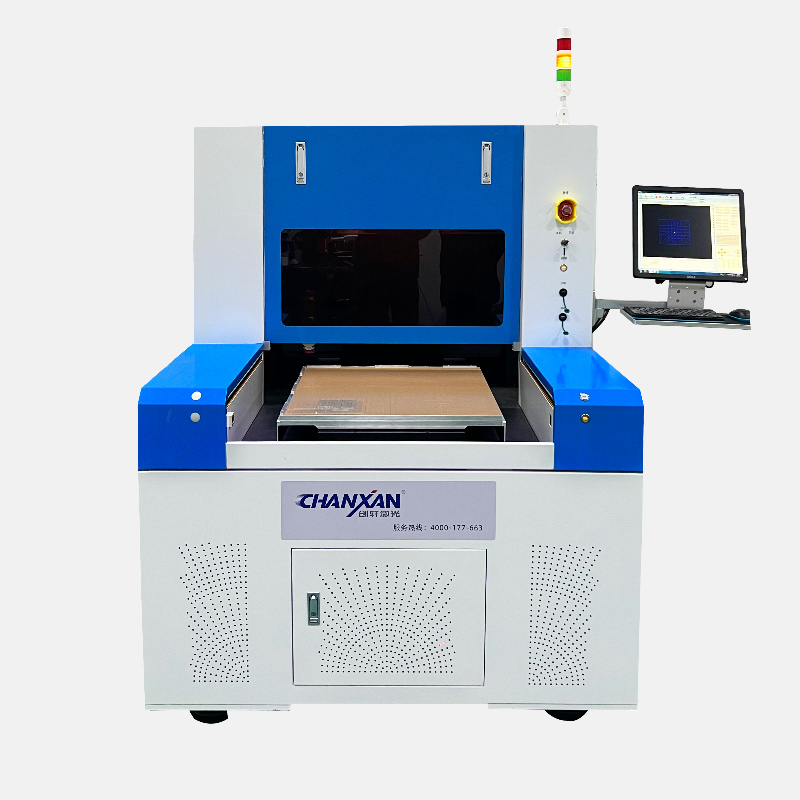

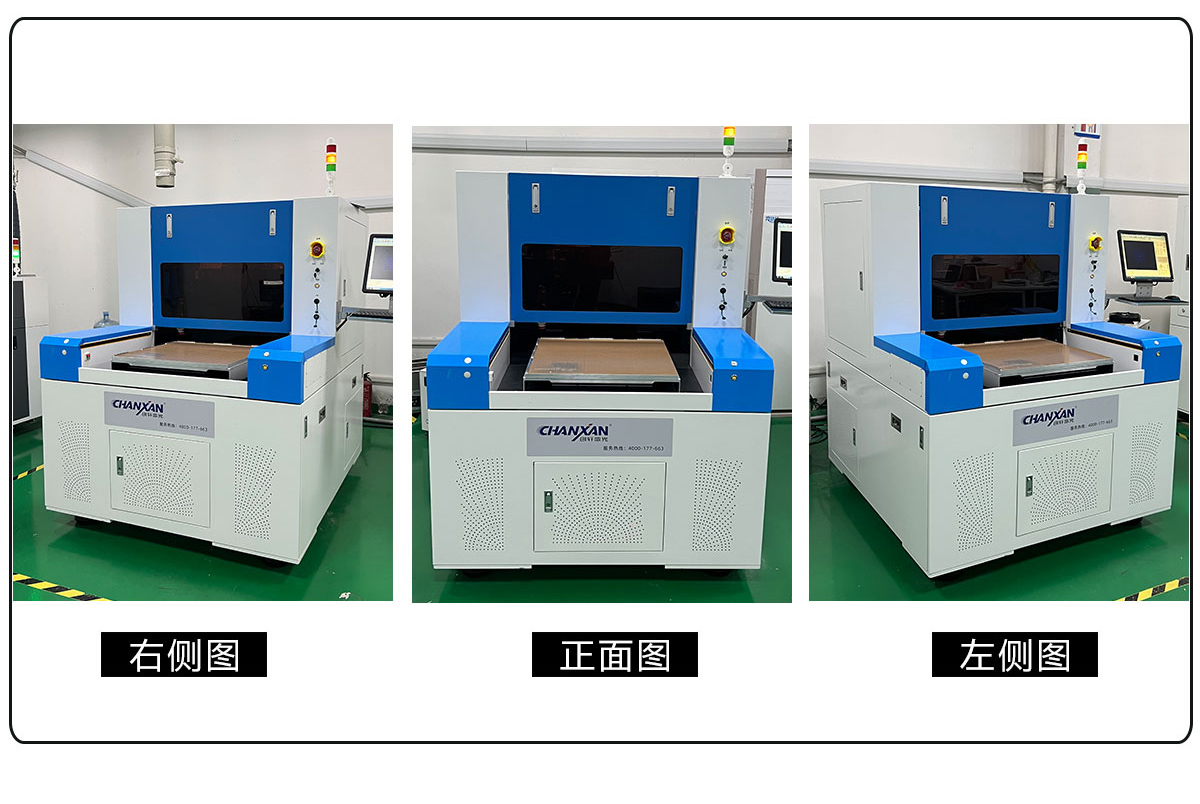

創軒激光廠家供應電路板激光切割機
電路板激光切割機采用超短脈沖的紫外皮秒激光器,熱影響區域更小，切割更精細，適合3C電子行業內各種電路板切割，PCB板，fpc板的精細加工。
Features
1.采用超短脈沖的紫外皮秒激光器,具有加工效率高,熱影響區小,無需后續輔助處理等優點,可以達到“冷”加工的工藝
2.采用大理石平臺Ⅹ/Y系統采用直線電機驅動系統,確保平臺高速運行的精準度和穩定性
3.配置高像素CCD自動對位功能,保證產品切割對位精確;
4.可配置超大幅面的遠心場鏡,確保加工大幅面產品時不要拼接。最大單加工幅面可達到200×200mm
5.配置高精度的振鏡確保產品加工精度和轉角工藝效果。重復精度可達1um
Parameter
| 產品名稱 | PCB電路板激光分板機/FPC電路板激光切割機 |
| 參數\型號 | CS-0605-V-A |
| 加工面積 | 500*610mm，可定制雙臺面（270*610mm） |
| 定位精度 | ±1um |
| 激光器類型 | 皮秒10/30W/35W紫外/綠光 |
| 加工速度 | ≤3000mm/s |
| 加工精度 | ≤30um |
| 聚焦光斑 | 20um |
| 支持格式 | DSP、PLT、BMP、DXF、DWG、AI、LAS等 |
| 工作電壓 | 380V±10%，50HZ/60HZ |
| 外形尺寸 | 2200*1500*1750mm |
| 振鏡掃描范圍 | 50*50mm |
| 重量 | 約2.5噸 |
Why
Application Display
電路板激光切割機是針對3C電子行業研發，主要用于各種電路板如PCB硬板，FPC軟板及軟硬結合板的精密切割，打孔，分板，刻槽，劃線等加工應用，PI膜切割，并在攝像頭模組、指紋識別等應用領域表現突出， 亦可進行主要包括聚酰亞胺等聚合物材料、陶瓷、石英等非金屬材料以及鎢銅等各種金屬及合金材料的加工

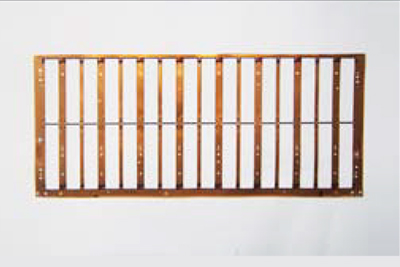

銅箔鋁箔切割
覆蓋膜切割
藍色離型膜切割
電路板切割
訂購：電路板激光切割機
